母线系统>智能母线

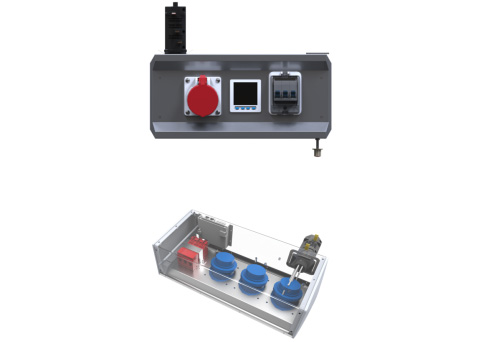

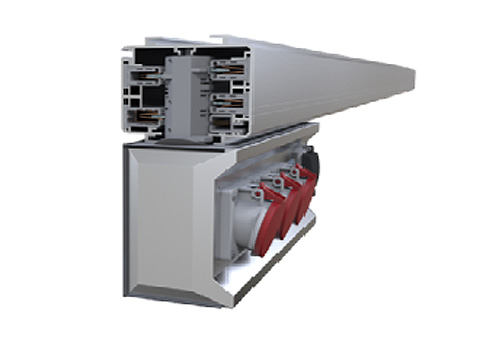

智能小母线用与数据中心机房末端供电,容量由100-630A分为5个等线。 智能母线槽标准为防护等线为IP55,适用大多数应用场合的要求。智能小母线通过可带电热插拔的插接箱对PDU进行供电,插接箱的供电容量从16A直至100A。 母线槽采用三相五线制,导线数为L1、L2、L3、N、PE。PE线采用独立铜排,每段母线槽之间搭接部位和连接头作PE线的电气可靠连接。 每段母线槽的相线、N线和PE线之间搭接部位电气可靠连接,任何情况下连接处不会发生松动,保证正常供电。 母线槽采用空气自然冷却方式,母线槽使用寿命:不低于30年 |

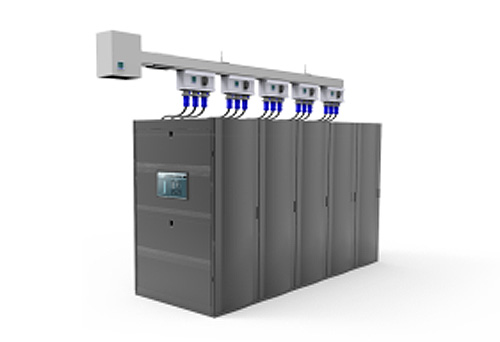

使用环境条件 海拔高度:≤2000m 环境温度:-5~+45℃ 地震烈度:≤8度 盐雾耐受:≥1800H 相对湿度:5~95%, 每段母线槽单元的绝缘电阻应不低于20MΩ。 周围空气温度:周围空气温度不超过40℃,而且在24h内平均温度不超过35℃。 传统数据中心配电结构采用星型结构:从UPS输出低压柜到主机房列头柜,从列头柜到PDU来解决数据中心机房柜内配电问题,缺点:中间设备多、配电衰减、维护成本高不方便。 Online智能绿色小母线采用总线架构,从ups输出配电柜到pdu合部采用母线架构,大小母线通过搭接铜排,始端箱、插接箱完成整个未端配电。优点:高可靠性:采用母线架构降低由故障险。高灵活性:Oline 智能小母线可进行全点搭接,插接箱可在任意点滑动,方便后期机柜调整。高投资回报性:由于取消列头柜可设计机柜数量增加,一次性投入长期收益。免维护性:因为取消列头降低由于列头柜故障造成整个通道配电系统的中断. |
产品规格
智能母线规格参数 | |||||
输入电流 | 100A | 160A | 250A | 400A | 630A |
输入电压 | 380V | 380V | 380V | 380V | /380V |
接插箱电流 | 16A~100A | 16A~100A | 16A~100A | 16A~100A | 16A~100A |
始端箱断路器 | 100A/5P | 160A/5P | 250A/5P | 400A/5P | 630A/5P |
功能模块 | 多种通讯模块,遥测,遥信可选 | ||||
特殊要求 | 如有特殊要求可根据客户要求定制功能 |
